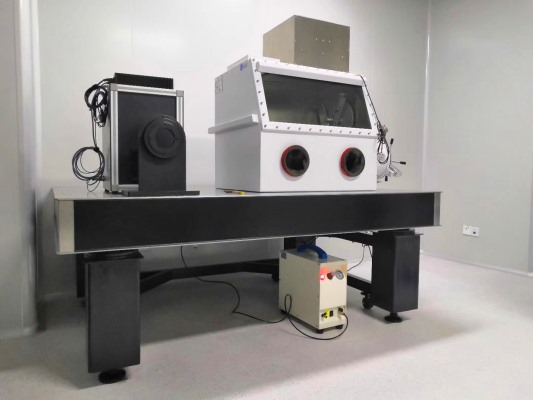

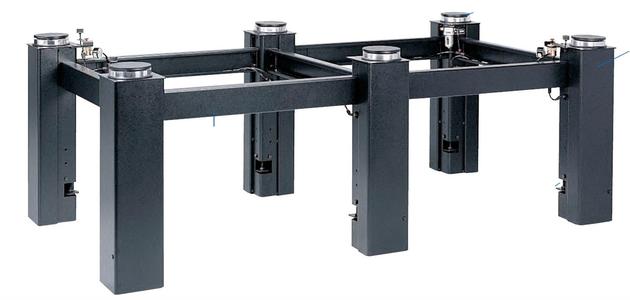

ZM气浮光学平台
所属类别：光学平台系列
- 售后QQ：
- 售后QQ：
咨询热线：18571651663
详细内容
特点：
PMK系列气浮隔振光学平台是一款超高性能隔振光学平台。隔振器采用进口精密超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，隔振性能优良，系统更稳定。PMK系列光学平台具有自动水平，自动充气，噪声低等特点。关键气动执行元件均采用德国FEST0进口产品。
应用领域：
精密光学实验、显微成像、医疗生物，光路测试、光学测量、激光干涉、精密检测，对振动具有较高的要求设备
技术指标：
|
光学平台高度 |
800mm |
|
光学台面平面度 |
≤0.05mm/m² |
|
光学台面粗糙度 |
≤0.8μm，台面亚光处理 |
|
光学平台振幅 |
1.2um |
|
固有频率 |
x方向：1.2Hz～1.7Hz y方向：1.2Hz～1.7Hz |
|
减振效率
|
x方向＜5Hz时：86%～92% y方向＜5Hz时：84%～90% x方向＜10Hz时：90%～96% y方向＜10Hz时：88%～93 |
|
负荷承载 |
600kg/㎡ |
|
隔振方式 |
空气弹簧 隔振橡胶 |
|
水平调节方式 |
自动调平 气动元件执行 |
|
空气源 |
静音空气压缩机 ＜45dB 可外接 |
|
调节高度 |
±15mm |
光学平台尺寸规格选型表：
|
台面编号 |
规格尺寸(mm) |
台面重量（kg） |
支撑腿数量 |
|
0606 |
600×600×800 |
54 |
4 |
|
0906 |
900×600×800 |
81 |
4 |
|
1008 |
1000×800×800 |
120 |
4 |
|
1208 |
1200×800×800 |
144 |
4 |
|
1509 |
1500×900×800 |
202 |
4 |
|
1510 |
1500×1000×800 |
210 |
4 |
|
1609 |
1600×900×800 |
216 |
4 |
|
1812 |
1800×1200×800 |
324 |
4 |
|
2010 |
2000×1000×800 |
300 |
4 |
|
2012 |
2000×1200×800 |
360 |
4 |
|
2412 |
2400×1200×800 |
432 |
4 |
|
2415 |
2400×1500×800 |
540 |
4 |
|
3010 |
3000×1000×800 |
480 |
4 |
|
3012 |
3000×1200×800 |
576 |
4 |
|
3015 |
3000×1500×800 |
720 |
6 |
|
3512 |
3500×1200×800 |
672 |
6 |
|
3515 |
3500×1500×800 |
840 |
6 |
|
4015 |
4000×1500×800 |
960 |
6 |
|
4215 |
4200×1500×800 |
1008 |
8 |
|
4815 |
4800×1500×800 |
1152 |
8 |
|
5015 |
5400×1500×800 |
1200 |
12 |
|
6015 |
6000×1500×800 |
1440 |
12 |
|
各种尺寸，异形平台均可定制 |
|||
