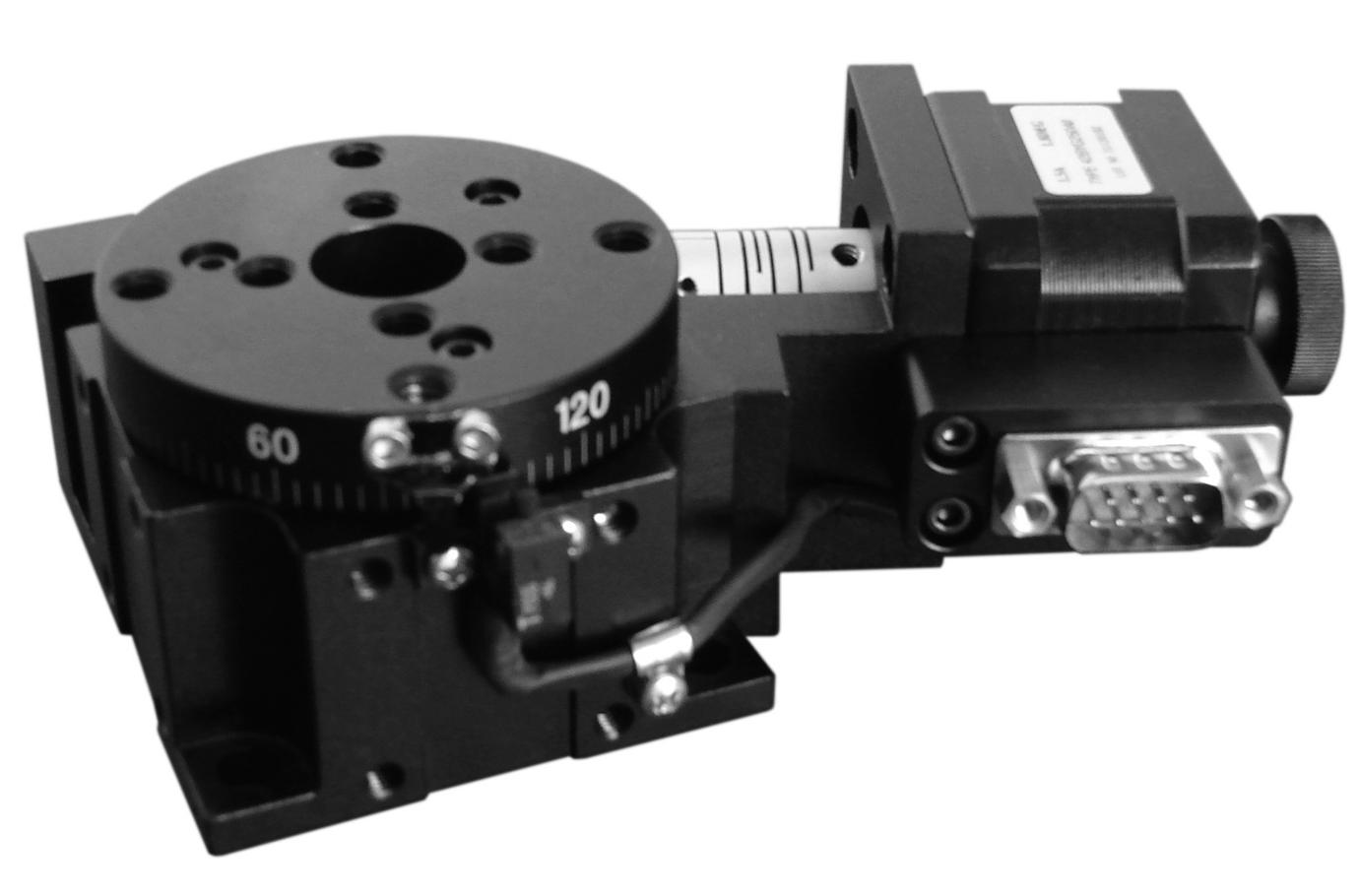

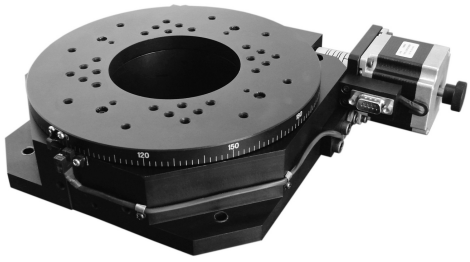

HCMR电动旋转台
所属类别：电动旋转台
- 售后QQ：
- 售后QQ：
咨询热线：18571651663
详细内容
产品介绍：
HCMR精密电动旋转台，是华创智造研发的具有较高精度的电动旋转台产品，采用精研蜗轮蜗杆和交叉滚柱轴环，保证了高旋转精度，端跳、径跳等关键指标达到同行先进水平。该产品具有较高的负载能力，可用于竖直使用甚至倒置使用，可组合多维使用。
产品特点：
■旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
■精密蜗轮蜗杆传动和转轴系设计，调整精度高，空回小，消空回结构可调整使用造成的空回间隙
■旋转台面的端跳和偏心低，旋转运动平稳
■旋台中心通孔与旋转中心严格同轴，中心孔径严格配合公差限制，方便精密定位
■步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，排除空回和形位误差
■提供步进与伺服的电气配件，可提供相关技术支持，接受产品的改制和量身定制
技术指标：
|
产品型号 |
HCMR60 |
HCMR100 |
HCMR200 |
HCMR300 |
HCMR400 |
|||||
|
物
理
结
|
角度范围 |
360° |
||||||||
|
台面直径 |
φ60mm |
φ100mm |
φ200mm |
φ300mm |
φ400mm |
|||||
|
传动比 |
90∶1 |
180∶1 |
270∶1 |
720∶1 |
||||||
|
驱动方式 |
蜗轮和蜗杆机构 |
|||||||||
|
标配电机 |
42步进电机(1.8°) |
57步进电机(1.8°) |
||||||||
|
最大静转矩 |
40Ncm |
40Ncm |
80Ncm |
100Ncm |
140Ncm |
|||||
|
导轨形式 |
轴承 |
|||||||||
|
主体材料 |
铝合金/不锈钢 |
|||||||||
|
表面处理 |
阳极氧化发黑 |
|||||||||
|
自重 |
1.0kg |
1.9kg |
7.2kg |
13.5kg |
37.5kg |
|||||
|
精
度
|
最大中心承载 |
32kg |
50kg |
60kg |
70kg |
80kg |
||||
|
分辨率 |
0.0003° |
0.0002° |
0.0002° |
0.0001° |
0.000039° |
|||||
|
最大速度 |
50°/sec |
25°/sec |
25°/sec |
12.5°/sec |
6°/sec |
|||||
|
重复定位精度 |
< 0.01° |
< 0.005° |
< 0.004° |
< 0.0035° |
< 0.003° |
|||||
|
端跳精度 |
15μ |
15μ |
15μ |
10μ |
20μ |
|||||
|
空回 |
0.005°＝18〞 |
0.005°＝18〞 |
0.005°＝18〞 |
0.005°＝18〞 |
0.005°＝18〞 |
|||||
|
平行度 |
80μ |
80μ |
80μ |
100μ |
120μ |
|||||
